De lengte van het voertuig heeft een invloed op de draaicirkel van het vluchtvoertuig. Een langer voertuig levert een grotere draaicirkel op, dit is te zien in figuur1.De linker afbeelding heeft een kleiner voertuig waardoor de draaicirkel kleiner is dan bij het lange voertuig aan de rechterzijde.

Voor het vluchtvoertuig is een uitwendige draaicirkel van 3500 mm bepaald. De maat van de draaicirkel is een eis vanuit de opdrachtgever.



































Om de draaicirkel te berekenen wordt gebruik gemaakt van de tangens hoekberekening. Zie figuur 2.























Bij een vluchtvoertuig van 2000 mm is de minimale hoek die nodig is 49 graden.

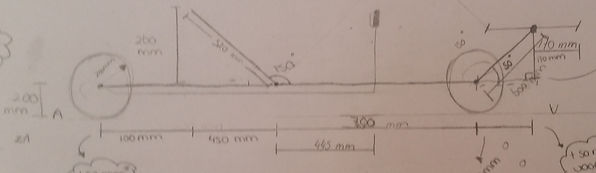

In figuur 3 en 4 zijn de afmetingen te zien die nodig zijn voor het vervaardigen van het vluchtvoertuig.























































Eis: De draaicirkeldiameter is maximaal 3500 mm.

Eis: De stuurhoek is maximaal 49 graden.



Bron:

Reader van Bert, Construeren 3 Overbrengingen.

Gebruikte links:

http://www.davdata.nl/draaicirkel.html
